MPO测试线验证

基本原理。

•为了清楚起见，未显示模式过滤器以及是否存在带销子和无销子连接器。

•使用带有大面积检测器和两根跳线的Kingfisher International光功率计一次测试一根光纤。

•参考级测试线IL插入损耗规格为：

-MMF测试线IL规格≤0.1 dB。

SMF测试线IL规格≤0.2 dB。

•为了获得一致的结果，请在测量之前和测量期间清洁与测试相关的所有连接器，直通连接器和适配器。

•开始测量之前，请确保信号源已预热。

1.以通常的方式验证“单纤”跳线。

2.将经过验证的跳线连接到仪表并设置参考。

图1，设置跳线参考

3.将分支跳线连接到单根光纤跳线和功率计。

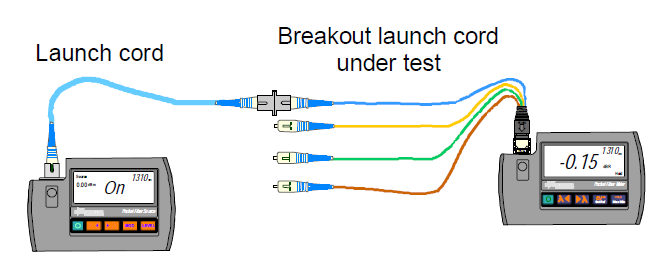

图2，分支跳线验证

4.如果光纤1的插入损耗（IL）在规格范围内，请继续。

5.测量并记录所有断线连接器的IL。参考下表1中的C1栏。

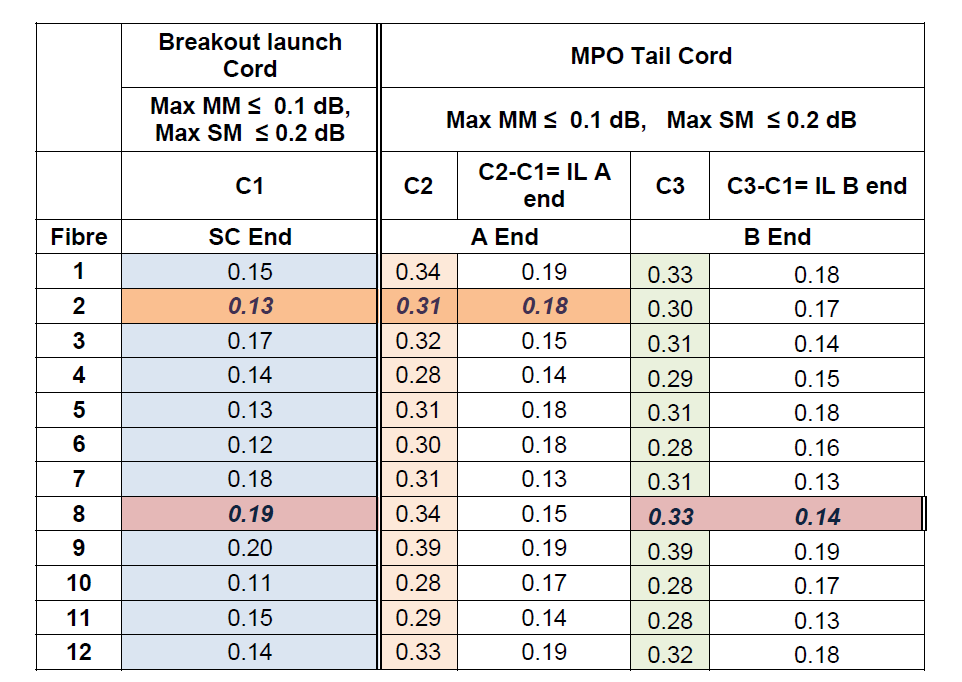

表1，示例-MPO线测试验证

6.如果结果在参考线规格范围内，请继续执行下面的步骤

7。如果IL结果太高，请重新清洗并重新测试。如果IL仍然过高，则说明被测光缆不符合测试线要求。

7.将MPO尾线连接到分支跳线

8.通过所有断线连接器测量并记录IL。请参阅上面表1中的C2列。

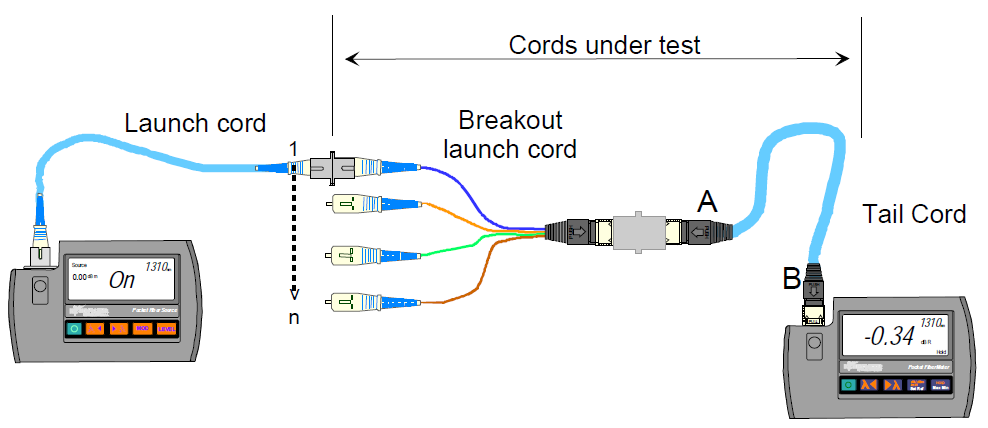

图3，尾线“ A”端验证

9.计算“ A”端MPO连接的配对损耗。 C2-C1。

10.如果结果在参考线规格范围内，请继续执行步骤。如果IL结果太高，请重新清洗并重新测试。如果IL仍然过高，则说明被测电缆不符合测试线要求。

11.颠倒被测的MPO尾线。

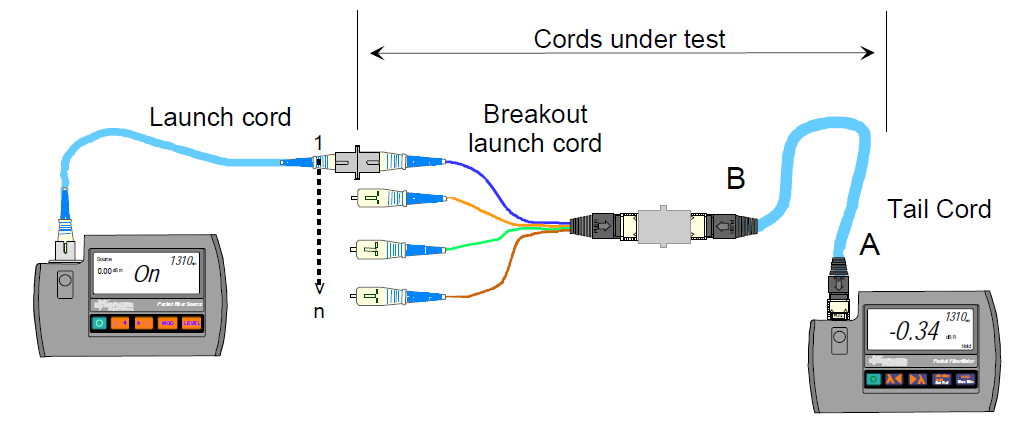

图4，尾线“ B”端验证

12.通过所有断线连接器测量并记录IL。请参阅上面表1中的C3列。

13.计算“ B”端MPO连接的配对损耗。 C3-C1。

14.如果结果在参考线规格内，则验证两条测试线均符合测试线IL规格。下表2可用于记录测试线验证测试。

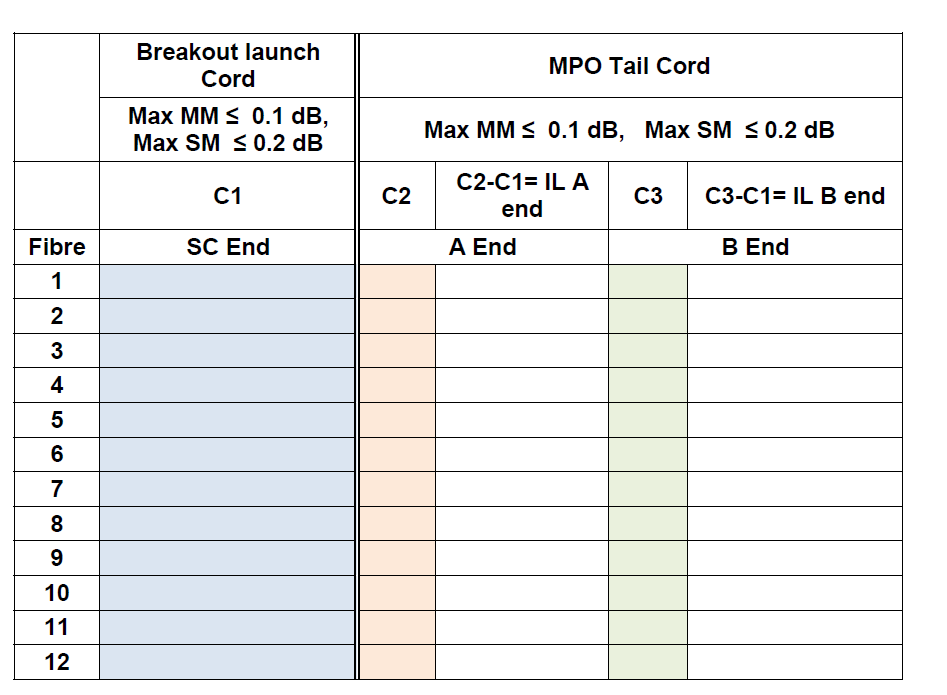

表2，空白MPO线测试验证
