MPO连接器，单芯多模MMF跳线

TIA 568-C.0基本原理。

•使用带有大面积检测器和两根测试延长线的Kingfisher International光功率计一次测试一根光纤。

•必须使用经过验证的参考等级测试线。

•为了清楚起见，未显示模式过滤器以及是否存在带销子和无销子连接器。

•为了获得一致的结果，请在测量之前和测量期间清洁与测试相关的所有连接器，直通连接器和适配器。

•开始测量之前，请确保信号源已预热。

1.       将“分支测试延长线连接到单芯”测试延长线和功率计。设置参考值。

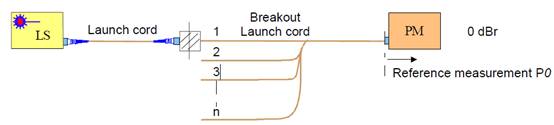

图 1,单芯测试延长线参考值设置

2.       断开测试延长线与仪表的连接。将分支测试延长线连接到被测光缆（CUT / DUT）的一端。将MPO尾线（TC）连接到DUT的另一端。

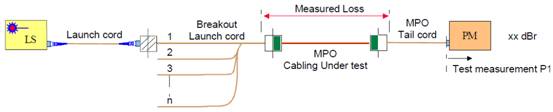

图2，单芯光纤测试，光纤1

3.直接以dBr读取插入损耗。

4.保持清洁，将测试延长线穿过光纤2到n，并测量IL。请勿断开MPO TC的连接。

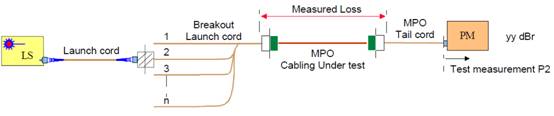

图3, 单芯光纤测试, 光纤 2 ~ n

测试卷轴线圈规格

多模MMF测试卷轴规格。

测试卷轴应朝测试延长线的源端放置。

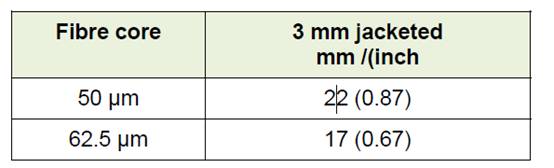

表1，3毫米测试延长线的芯轴直径

TIA光缆规格568.C.3

对于按照TIA规范进行测试的安装，以下最大限制适用于各种光缆设备组件。

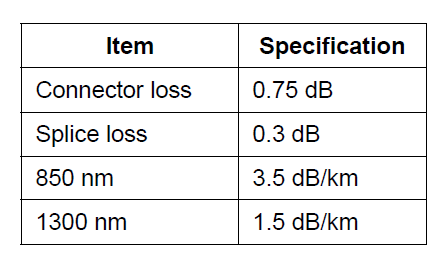

表2 TIA 568.C.3光缆工厂规范

通过/失败公式

美国TIA合格/不合格标准使用标准的Telco类型公式。

指定了单芯光纤参考。

多模光纤MMF

850 nm时的最大IL = 3.5L + 0.3N + 0.75C

1300 nm处的最大IL = 1.5L + 0.3N + 0.75C

其中：-L =光缆长度，单位Km，N =接
