TIA 568-C-0 / 526-7

为了获得一致的结果，请在测量之前和测量期间清洁与测试相关的所有连接器，直通连接器和适配器。确保所有MMF测试线均符合≤0.1 dB的IL规范。在开始测量之前，请确保光源已预热。

1.将正确尺寸的测试卷轴安装到每个光纤尾缆的源端。

表1,测试卷轴规格

1.     将测试线连接到每个双向光损耗测试仪（LTS），并在两台仪器上设置参考。为了清楚起见，未显示测试卷轴。

图1, 单芯光纤测试

2.     从仪器的仪表侧断开测试线，然后连接到被测光纤（CUT / DUT）。同样，将另一台仪器的测试线连接到DUT的另一端。

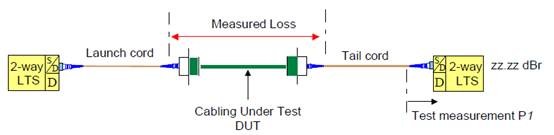

图2, 单芯光纤测试

4.直接以dBr读取插入损耗。

5.页面上显示的基于标准的通过/失败计算可以应用于结果。
