为了获得一致的结果，请在测量之前和测量期间清洁与测试相关的所有连接器，直通连接器和适配器。确保所有SMF单模光纤测试线均符合≤0.1 dB的IL规范。在开始测量之前，请确保光源已预热。

1.       将正确尺寸的空气盘管安装到测试线的源头。

表 1，空心卷轴尺寸

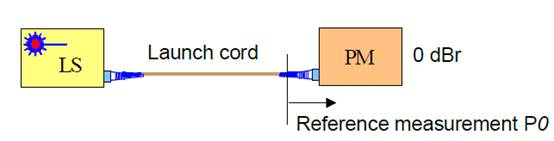

2.       将测试线连接到仪表并设置参考。为了清楚起见，未显示空心卷轴。

图1,单芯光纤测试

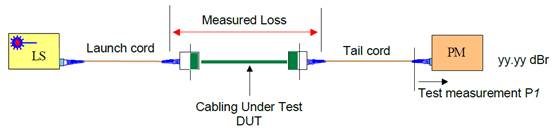

3.       断开仪表的测试线，并连接到电缆的一端。测试（CUT / DUT）。使用第二根测试线将仪表连接到DUT的另一端。

图2,单芯光纤测试

4.直接以dBr读取插入损耗。

5.屏幕上显示的基于标准的通过/失败计算可以应用于结果。

TIA光纤规格568.C.3

对于按照TIA规范进行测试的安装，以下最大限制适用于各种光缆设备组件。

表2 TIA 568.C.3光缆工厂规范

通过/失败公式

美国TIA合格/不合格标准使用标准的Telco类型公式。

指定了一种光纤参考。

SMF单模光纤

1310/1550 nm时的最大IL = 1.0L + 0.3N + 0.75C

其中：-L =电缆长度，单位Km，

N =接头数量，

C =连接器数。
