KI 9800a系列袖珍光纤光源可在1到3个波长下，用于测试光纤系统中的光纤损耗、多光纤的极性检查或故障检测。
高效，稳定，结实和易操作，实现卓越的测量置信度。
特点
•光源或故障定位适用于所有类型的光纤
•带弹簧夹，袖珍便携式
•卓越的光功率稳定性
•极好的再连接可重复性
•可互换连接器
•长电池寿命
•低技巧测量的简易模式
•多光纤识别频率功能
•控制模式下的多模光源
•可见故障定位距离可达10公里
•与其他仪器的自动测试兼容性
•阳光下易读显示
•3年保修和校准循环
•澳大利亚制造
KI 9800 系列 - 光源

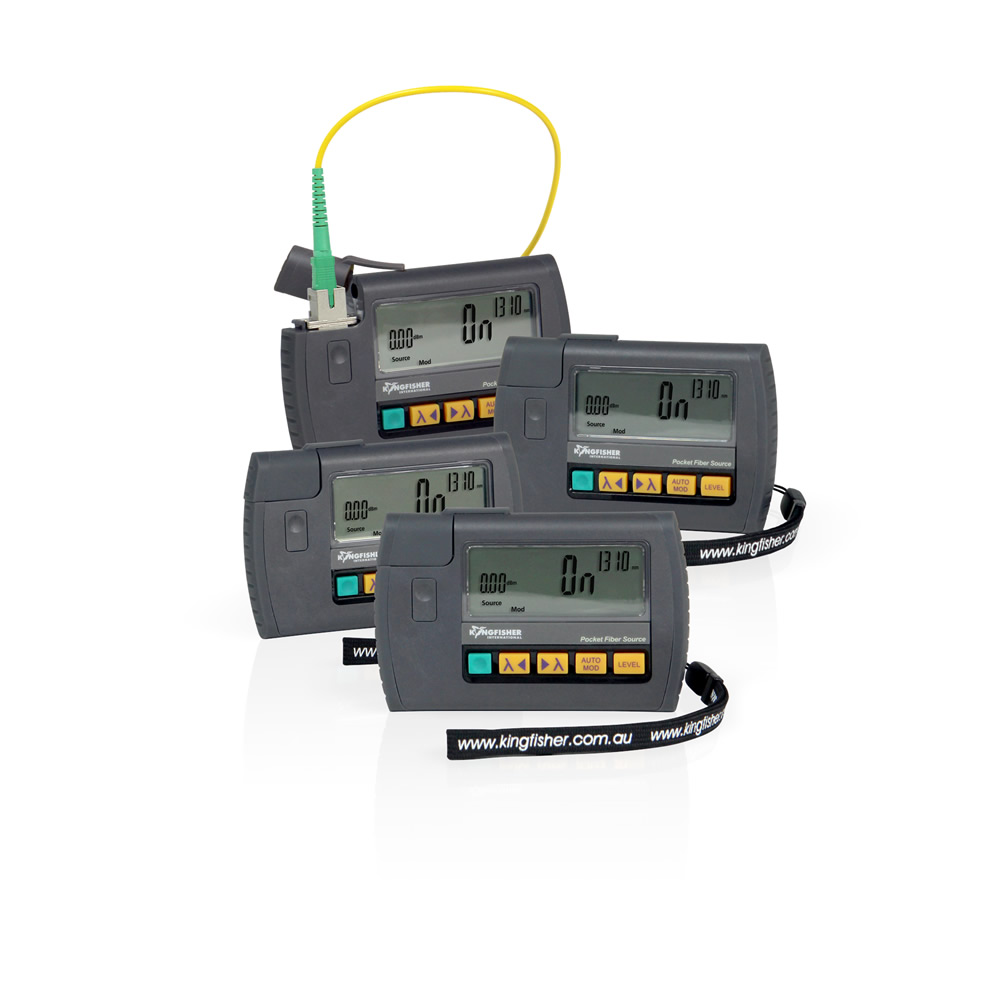

KI 9800a

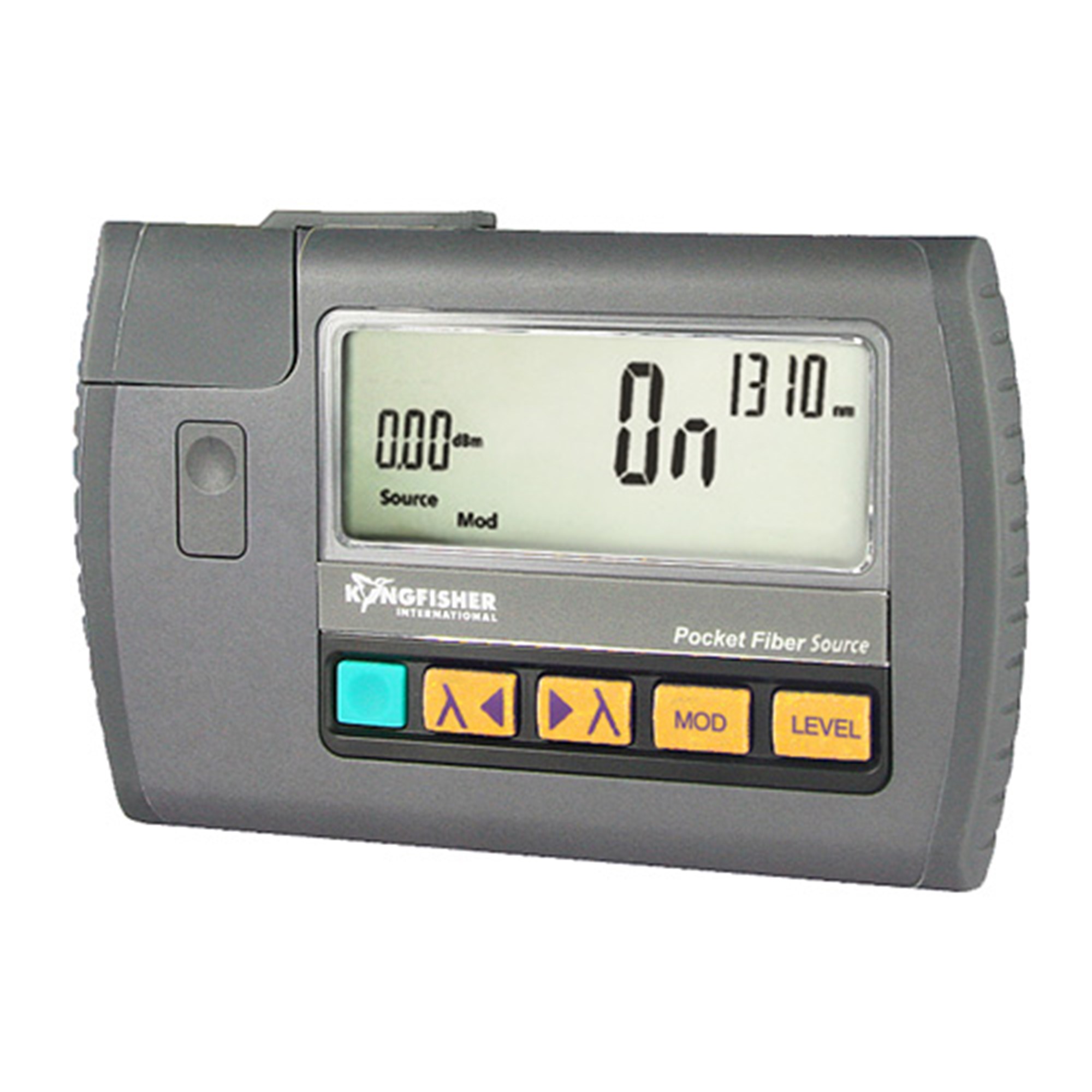

袖珍式光纤光源可用于对单模、多模或塑料光纤进行光纤损耗测试、极性检查或故障检测。
坚固的结构能防潮，有橡胶外壳，可承受超过2米高空到硬地面的摔落。它符合MIL PRF 28800 中2级的一般要求。

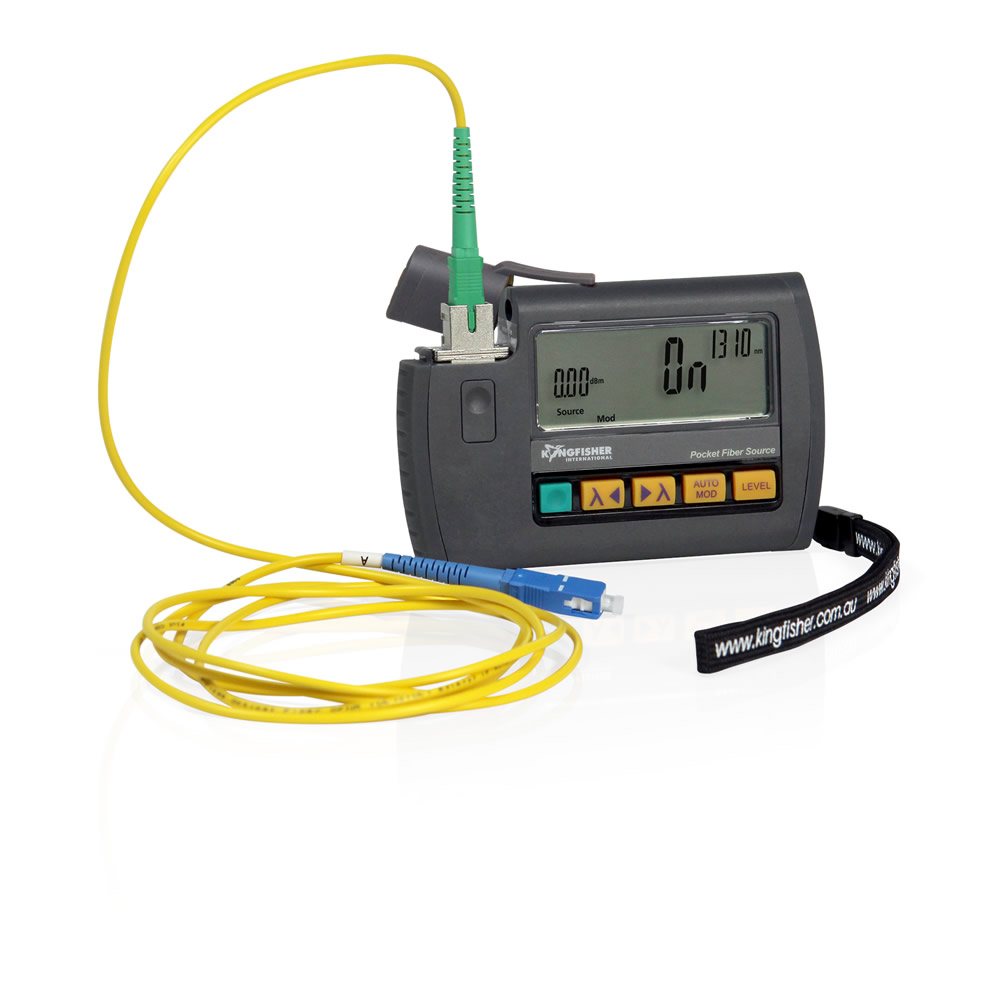

可互换的光连接器是防灰尘和落地保护。提供SC型适配器，其他类型也包括LC款式。无金属适配器可避免光连接器在高功率系统中受到污染。
再连接的重复性小于0.1分贝，可形成极好的操作光源稳定性。
当与具自动检测功能的光功率计或光损耗测试仪结合使用时，可进行一键多波长光损耗测试。
与光功率计结合使用时，测试频率功能能够用于光纤检测识别、连续性测试、故障探测和线路定位。
当与多光纤识别光功率计一起使用时，可设置多光源一次准确识别12根光纤。
1310 / 1490 / 1550 / 1625 nm 激光光源与本公司的KI 9600或 KI2600光功率计结合，对单模测试是最理想的。
850 / 1300LED光源与本公司的KI 9600或 KI2600光功率计结合，对多模测试是最理想的。他们能满足环形通量标准，可提供一致可靠的测试结果。

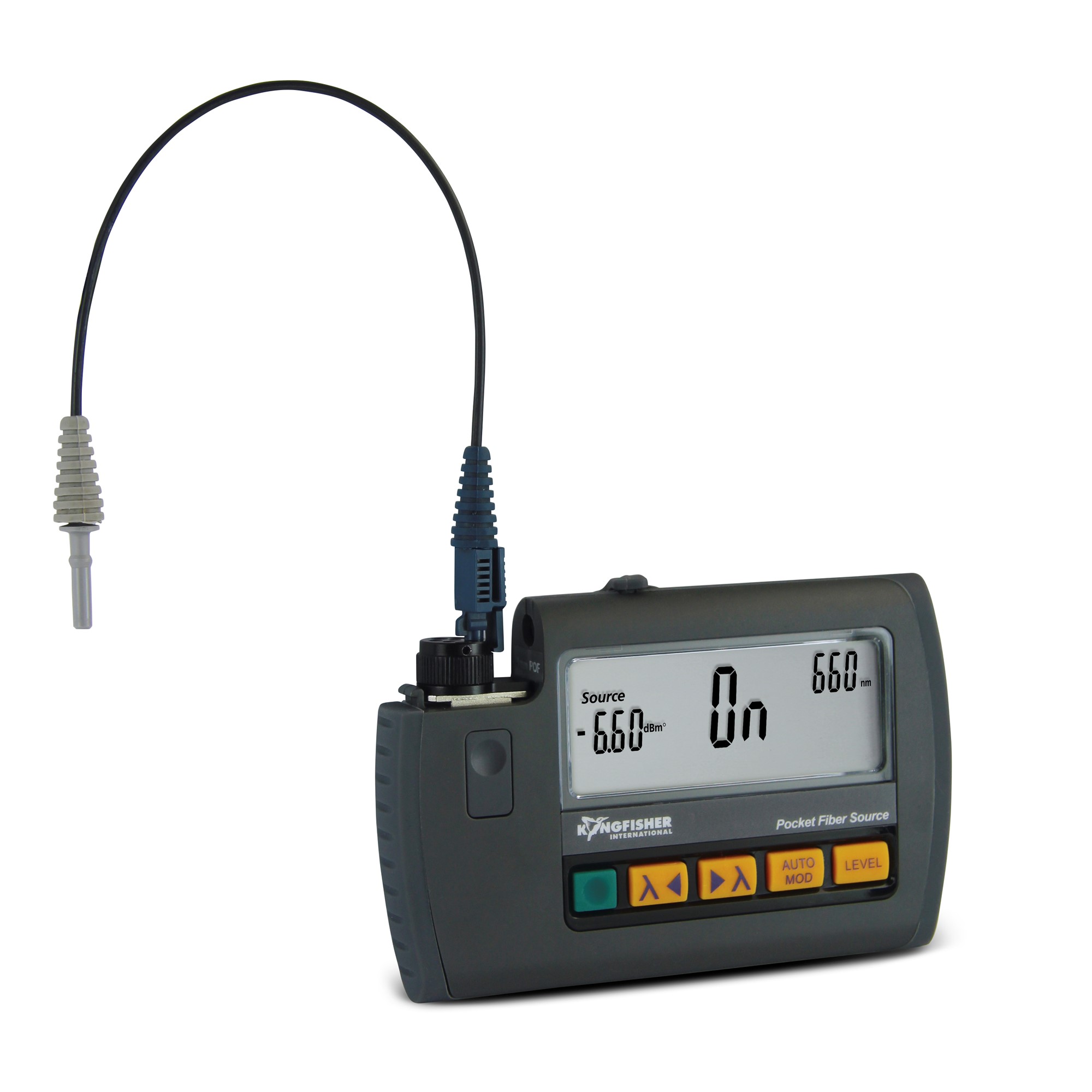

650/660 nm LED光源与本公司的KI 9600XL或 KI2600XL光功率计结合，对塑料光纤(POF)测试是最理想的。
用于多模光纤测试的850nmVCSL光源只能满足一些特殊要求。
635nm激光VFL（1级激光）可见故障定位器对短距离应用最佳
650nm激光VFL（2m级激光）可见故障定位器对长距离应用最佳，可达10公里。这两种定位仪相比笔式激光定位仪，能提供更好的用眼安全。
简易模式能够方便用户设置，通过较少测量技巧，提高测试信心和便于使用查询。
技术规格
1310 or 1310/1550 nm Laser | 1310/1625 nm Laser | 1310/1490/ 1550 nm Laser | 1310/1550/ 1625 nm Laser | 635 nm Laser | 650 nm Laser | 850 nm VCSEL | 850 / 1300 nm LED | 660 nm LED | Comments备注 | |
Output power (dBm) @ Fiber Type (mm)输出功率@光缆类型 | 0 @ 9/125 | 0 @ 9/125 | -4 @ 9/125 | -4 @ 9/125 | -2 @ 9/125 | +7 @ 9/125 | -2 @ 62.5/125 | -20 @ 62.5/125 -22.5 @ 50/125 | -6 @ 1 mm POF, -13 @ 200 PCF | ± 1 dB3 |
Short term stability (dB)短期稳定度 | 0.041 | 0.061 | 0.041 | 0.061 | N/A | N/A | 0.121 | 0.01 | 0.01 | For 15 min, 典型值±D 2°C, 预热后15分钟 |
Stability over temp (dB)温度稳定度 | 0.6 | 0.6 | 0.6 | 0.6 | N/A | N/A | 0.8 | 0.35 | 0.35 | 典型值, over temperature |
l initial tolerance (nm)波长原始误差 | 20 | 20 | 20 | 30 | 5 | 5 | 20 | N/A | 15 | At 25 °C |
l width, nm脉宽 | 3 | 3 | 3 | 3 | 3 | 3 | < 1 | N/A | 25 | FWHM,典型值 |
l nm/°C波长温度 | 0.4 | 0.4 | 0.4 | 0.4 | 0.1 | 0.1 | 0.1 | 0.4 | NA | 典型值 |
Mode Controlled Source/模式控制光源 | N/A | N/A | N/A | N/A | N/A | N/A | Mode controlled2 | N/A | ||
Reconnection repeatability (dB)再连接重复性 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.05 | N/A | 95 % 可靠度 |
Modulation/ 频率 | 270 Hz, 1 kHz, 2 kHz ± 2 % | |||||||||
Blinking 2 Hz红光闪烁 | N/A | N/A | N/A | N/A | Yes | Yes | N/A | N/A | Yes | |
Output power level/输出功率范围 | 3 dB可调 0.1 dB 步进 | 固定 | 固定 | 固定 | ||||||
注 1: 光损耗< -25 dB
注 2: 50/125多模光源分配要符合以下标准： IEC 61280-4-1 {Ed.1.0}, TIA/EIA 526-14A 和 TIA TSB-178.
注3:仅使用于输出光纤是 9/125 mm, 62.5/125 mm, 1 mm 塑料光缆；精确输出t @ 200 mm PCF 是± 2 dB.
一般规格
Parameters/ 参数 | Value/ 数值 |
Battery life/ 电池寿命 Size/尺寸 Weight/重量 | Laser/LED 光源: 40/35 小时（Autotest）, 典型值 124 x 81 x 25 mm / 4.9 x 3.2 x 1.0” 0.15 kg / 0.33 lb. Shipping 0.5 kg / 1.1 lb. |
Operating / Storage使用和存储温度 Relative Humidity/相对湿度 Case/保护套 | 15 to 55 °C / -25 to 70 °C 0 ~ 95% PC套带防尘帽，2.5米防跌落 |

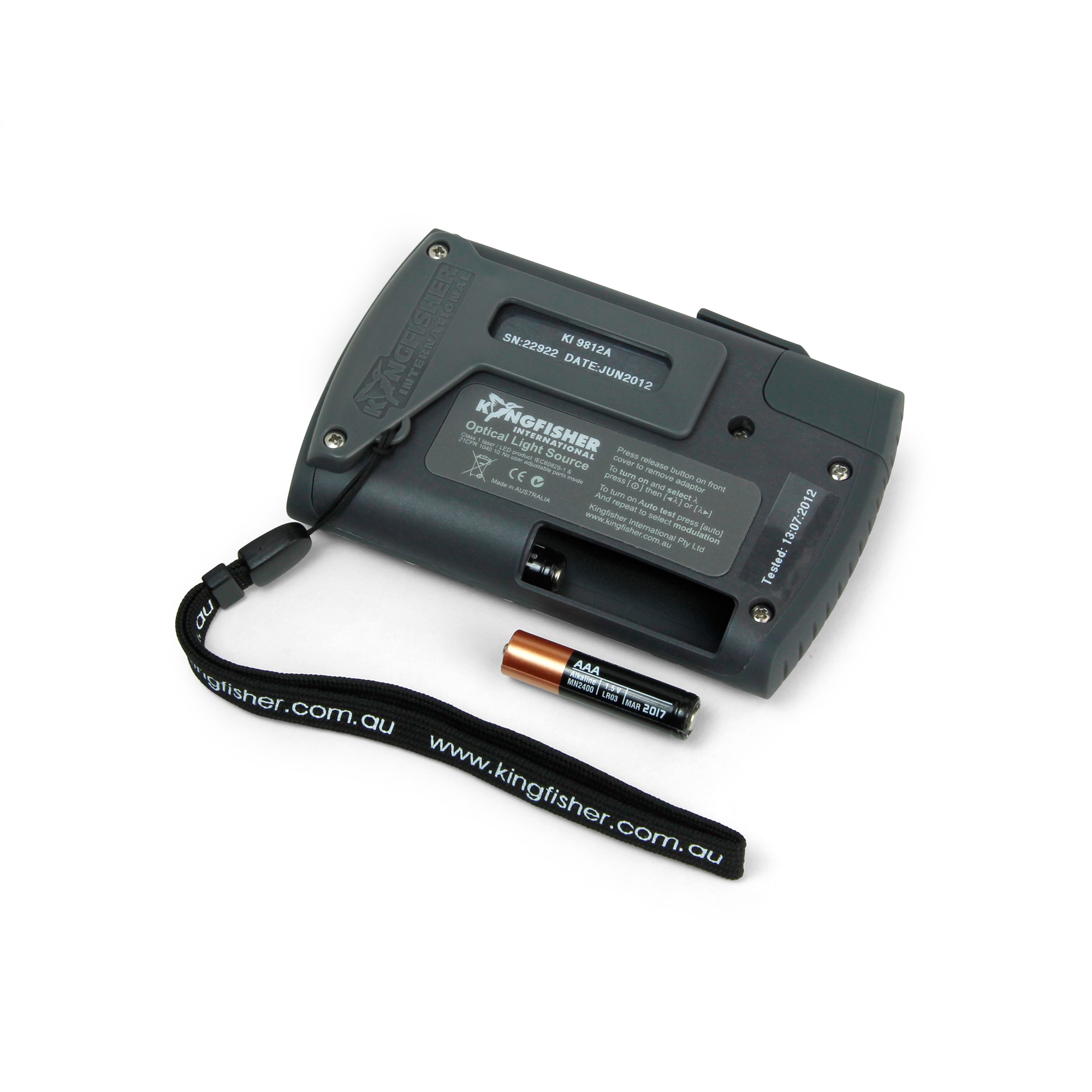

Power/ 电源 Multi-fiber ID Calibration cycle校准周期 | 2 Alkaline AAA cells. 可选自动关机低电量指示功能 12条光纤 3 年 |
1级或者2级激光
1级或2级激光/ LED红外仪器。在任何情况下使用，对眼睛都是安全的。
只有650 nm 可见损耗定位仪是2M级。警告！当使用放大设备时，会伤害眼睛。应符标准iec60825-1和21cfr1040.10。
技术资料如有变更，恕不另行通知，作为我们持续改进计划的一部分。
订购信息
请查询非标准连接器、APC连接器、激光/ LED波长等。
标准附件 Description | Quantity |
复合适配器，陶瓷套管, SC/SC 50 & 62.5 µm 光纤测试卷轴 (OPT701) 只用于MM LED 光源 | 1 1 |
用户手册 | 1 |
Soft carry pouch (OPT156)/ 软包 | 1 |
Wrist strap/腕带 QA certificate/ 合格证 | 1 1 |
选择附件
Description | Part number |
选件包 KI9000, 包括: i) ST 无金属互换式适配器 (OPT040) ii) LC 无金属互换式适配器 (OPT076) iii) Soft carry pouch (OPT156)/ 软包 | OPT148 quantity: 1 quantity: 1 quantity: 1 |
iv) AAA 碱性电池 | quantity: 2 |
该仪器提供了无金属可互换连接器适配器。光功率计需要与PC和APC连接器搭配使用。可见激光连接器套圈类型是固定的，客户可指定PC或APC。绿色代表APC。
可选可互换的连接适配器
Description | Part number |
复合适配器，陶瓷套管, SC/FC | OPT051 |
复合适配器，陶瓷套管, SC/LC,金属制 | OPT076 |
复合适配器，陶瓷套管, SC/ST | OPT040 |
复合适配器，陶瓷套管, SC/D4 | OPT055 |
复合适配器，陶瓷套管, SC/MU | OPT080 |
复合适配器，陶瓷套管, SC/LSA-DIN47256 | OPT071 |
复合适配器，陶瓷套管, SC/E2000 | OPT060 |
复合适配器，陶瓷套管, SC/E2000 绿色 | OPT060G |
复合适配器，陶瓷套管, SC/Universal 1.25 mm | OPT084 |
复合适配器，陶瓷套管, SC/Universal 2.5 mm | OPT081 |
复合适配器， SC/POF multi | OPT0774 |
复合适配器，金属套管, SC/SMA 905/906 | OPT082 |
复合适配器，陶瓷套管, SC/F3000 or LC 单联，塑料壳 | OPT072 |
注 4:微型TOSLINK光纤电缆，端接，HFBR系列（单工和双工），2.5mm。用户转为所需的孔尺寸。实际孔径3.85，3.5，3.2，2.55，2.4，2.3毫米×8.5毫米深
这种光源在订货时，需要考虑PC和APC的连接器类型。普通的连接器适配器在光源使用时，会导致降低性能。
历史记录
Revision | Date | Editor | Change Description |
30 | 14/6/2017 | TO Ng | OPTICAL SPECIFICATIONS section: - added output power(-13dBm) and accuracy (±2dB) @ 200um PCF. - Added Note 3 to indicate condition for the output accuracy specifications.
Reason for change: see attachment below…
|
