-我需要选择哪种探头的光功率计？

:将光功率计检测器类型与应用场景正确匹配是很重要的。

光纤通信系统损耗和功率测量的正确检测器通常如下：

InGaAs (Indium Gallium Arsenide铟镓砷化物)

•850-1650 nm以上的精密测量。

•CWDM或DWDM频带，最高可达最大仪表范围。

•通常在850 nm时对波长非常敏感

Si (Silicon硅)

•600-980 nm的精密测量。

•低成本和大尺寸使其成为POF、HCS、MPO和其他高达980 nm的带状光纤测试的理想选择。

•它不适用于1300 nm及更长的波长。

H series / 高功率系列 (attenuated InGaAs)

•高功率测量。

•这些探测器比普通InGaAs探测器更昂贵，精度更低，因此只有在预期测量超出非衰减探测器范围时才指定。

•峰值或脉冲信号功率必须在仪表范围内。

•高功率表的自动测试灵敏度较低，这是损耗测试的一个考虑因素。

•KI2600-H5或H3B为大多数高功率用户提供了最佳平衡，具有高达+24 dBm的范围和合理的自动测试灵敏度

•KI2600-H6的最高功率水平为+33 dBm。仅适用于单模光纤应用。

XL series / 大面积探测器系列

•适用于MPO、MMC或POF等多光纤连接器以及200u有源光纤芯径以上的其他光纤。

•HCS的核心直径为200u，因此标准仪表适用于HCS安装人员。大面积Si5探测器将确保实验室级结果。

•使用上述指南从Si5、Ge5、Ge7或InGaAs5中进行选择。

•具有16根和32根光纤的MPO连接器需要更大的Ge7检测器，该检测器也适用于其他MPO光纤数。

•大面积InGaAs探测器非常昂贵，通常用于实验室应用。对于850-1550 nm的典型光纤安装应用，Ge探测器就足够了。

系统里的光功率有多高

系统最大功率水平期望值

•绝大多数电信数字传输系统的最大功率电平低于+5 dBm。

•绝大多数局域网传输系统的最大功率电平低于0 dBm。

•专业系统，通常为RF或模拟系统，不带光放大器，最大功率电平低于+15 dBm。

•带有光功率放大器的远程系统的最大（故障）功率电平低于+23 dBm。

•在安装有标准抛光光纤连接器（SC/LC/FC等）的单模系统上，由于连接器功率密度的限制，每条光纤的长期系统（故障）总功率不能超过+23 dBm。事实上，对于常规操作，+18 dBm被视为最大值，超过该值需要采取特殊的操作预防措施，以避免灾难性的连接器/系统故障。

•对于工作在+18 dBm以上的系统，由于极端的功率密度，通常不使用连接器或扩展波束连接器。任何高于+23 dBm的东西都倾向于“未安装”的研发系统。研发台客户报告称，在单模光纤系统上，暂时使用高达+33 dBm的功率。

最低系统功率水平期望值

•很少遇到低于-35 dBm的系统功率水平。

•使用光纤放大器前置放大器可以将恢复灵敏度降低到-40至-45 dBm之间。

•在低于-45 dBm的布线系统上使用功率表是有问题的，因为杂散阳光可能会泄漏到暴露的布线中。

参考图表

功率计响应波长依赖性

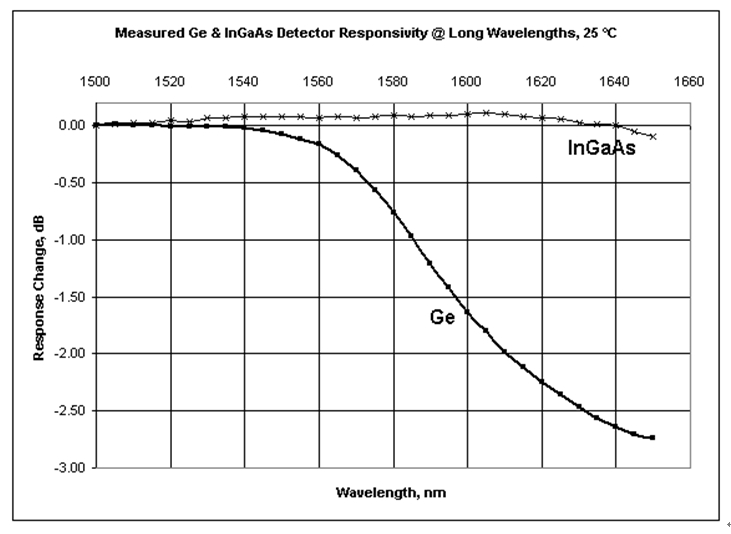

长波长响应度：Ge探头对比InGaAs

•上图显示了带有Ge和InGaAs探测器的功率计在波长变化超过1500 nm时的室温响应。

•Ge测量仪不适用于1550 nm以上的CWDM和DWDM系统，InGaAs测量仪显然是更好的选择，因为它非常稳定。此图使用真实的测量数据。

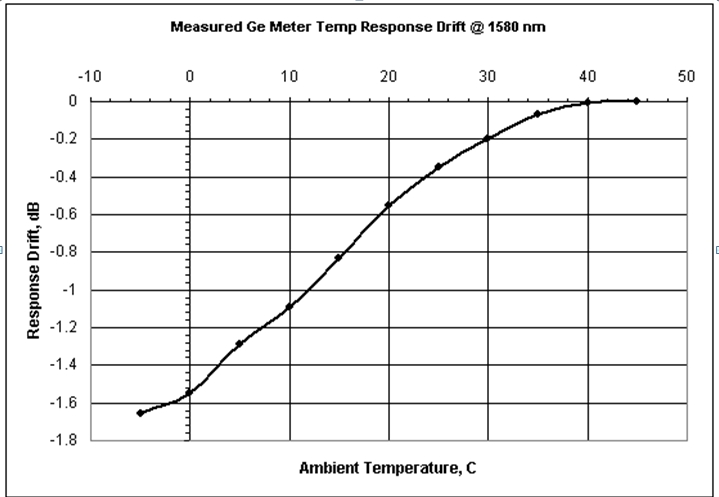

Ge探头在1580nm时高温情况下的响应漂移

•上图显示了带有Ge探测器的功率计的1580 nm热响应如何随温度变化。

•这种不稳定性使得Ge功率计基本上不适合在1550 nm以上的CWDM和DWDM系统上进行现场工作。

•1550 nm以下的热稳定性要好得多，约为0.2 dB，但它永远不如InGaAs。此图使用真实的测量数据。
